در صنعتهای مختلفی که به سیستمهای هوای فشرده نیاز دارند، رطوبت موجود در هوا میتواند چالشی جدی برای عملکرد تجهیزات ایجاد کند. یکی از راهحلهای مؤثر برای مقابله با این مشکل، استفاده از درایرهای تبریدی و کمپرسورهای مناسب است. درایرهای تبریدی و کمپرسورها با تنظیم و تصفیه هوای فشرده، از ورود رطوبت به سیستمهای حساس جلوگیری میکنند و کارایی تجهیزات را بهبود میبخشند. در این مقاله به بررسی اهمیت درایر تبریدی و کمپرسور، نحوه عملکرد آنها و راهحلهای بهینه برای جلوگیری از رطوبت در سیستمهای هوای فشرده خواهیم پرداخت.

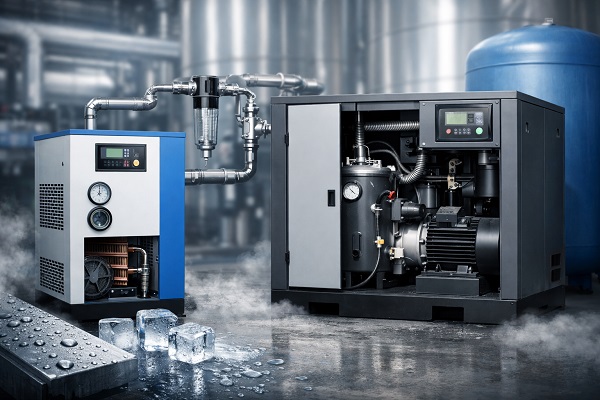

درایر تبریدی و کمپرسور: معرفی و اهمیت آنها
درایر تبریدی چیست و چگونه عمل میکند؟
درایر تبریدی یک دستگاه است که برای حذف رطوبت موجود در هوای فشرده استفاده میشود. این دستگاهها بهویژه در صنایعی که هوای خشک برای فرآیندهای تولیدی ضروری است، کاربرد دارند. عملکرد اصلی درایر تبریدی بر اساس خنکسازی هوای فشرده است. هوای فشرده وارد درایر تبریدی میشود و در دماهای پایینتر قرار میگیرد تا رطوبت موجود در هوا به مایع تبدیل شود. سپس این رطوبت از سیستم خارج میشود و هوای خشک و تمیز به سیستمهای صنعتی انتقال مییابد.
درایرهای تبریدی دارای دو بخش اصلی هستند: کمپرسور که هوا را فشرده میکند و بخش تبریدی که هوای فشرده را خنک میکند. این فرآیند باعث میشود که رطوبت از هوا جدا شود و در نتیجه هوای فشردهای که به سیستم وارد میشود، خالص و بدون رطوبت باشد.
کمپرسور: قلب سیستم هوای فشرده
کمپرسورهای هوای فشرده یکی از اجزای اساسی در سیستمهای هوای فشرده هستند. این دستگاهها وظیفه فشردهسازی هوا و انتقال آن به سیستمهای مختلف را بر عهده دارند. کمپرسورها انواع مختلفی دارند، از جمله کمپرسورهای پیستونی، اسکرو (پیچی) و سانتریفیوژ. انتخاب کمپرسور مناسب بستگی به نیاز سیستم و ویژگیهای خاص فرآیندهای صنعتی دارد.
کمپرسورهای هوای فشرده به دو روش میتوانند عمل کنند: فشردهسازی هوای سرد و فشردهسازی هوای گرم. در روش فشردهسازی هوای سرد، هوای فشردهشده به محیط بیرون منتقل میشود، در حالی که در روش فشردهسازی هوای گرم، هوای فشردهشده نیاز به خنکسازی دارد که در این مرحله، درایر تبریدی وارد عمل میشود تا رطوبت موجود در هوای فشرده را کاهش دهد.
مطلب مرتبط ذر: درایر تبریدی

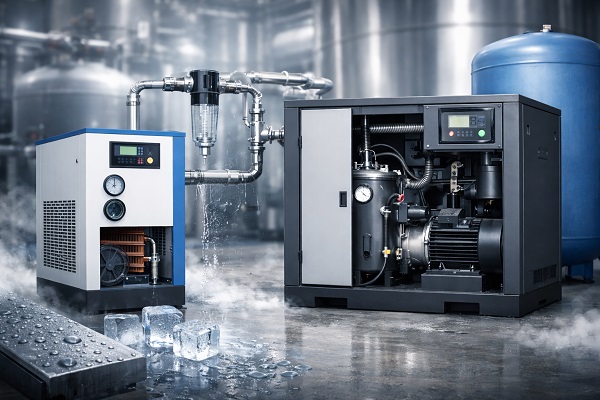

درایر تبریدی و کمپرسور: نقش در جلوگیری از رطوبت در سیستمهای هوای فشرده
کنترل رطوبت یکی از حیاتیترین چالشها در سیستمهای هوای فشرده صنعتی است. ترکیب درست درایر تبریدی و کمپرسور میتواند نقش تعیینکنندهای در افزایش بهرهوری، کاهش خرابی تجهیزات و حفظ کیفیت هوای فشرده داشته باشد. در این بخش، نقش هرکدام را بهصورت دقیقتر بررسی میکنیم.
رطوبت در سیستمهای هوای فشرده و مشکلات آن
رطوبت موجود در هوای فشرده یکی از مخربترین عوامل در سیستمهای پنوماتیک و صنعتی محسوب میشود. هوای محیط بهصورت طبیعی حاوی بخار آب است و زمانی که این هوا فشرده میشود، میزان رطوبت آن به شکل قابل توجهی افزایش مییابد. اگر این رطوبت بهدرستی کنترل نشود، میتواند پیامدهای جدی به همراه داشته باشد.
مهمترین مشکلات ناشی از رطوبت در سیستمهای هوای فشرده عبارتاند از:
-
خوردگی و زنگزدگی تجهیزات فلزی
رطوبت باعث اکسید شدن قطعات فلزی، لولهها، شیرآلات و اتصالات میشود که این موضوع مستقیماً عمر مفید تجهیزات را کاهش میدهد. -
کاهش دقت و عملکرد ابزار دقیق
در صنایعی مانند داروسازی، صنایع غذایی، الکترونیک و پزشکی، وجود حتی مقدار کمی رطوبت میتواند باعث خطا در عملکرد تجهیزات حساس شود. -
ایجاد رسوب و گرفتگی در خطوط هوای فشرده
ترکیب رطوبت با روغن و ذرات معلق، لجن و رسوب ایجاد میکند که مسیر عبور هوا را محدود کرده و افت فشار به وجود میآورد. -
افزایش هزینههای تعمیر و نگهداری
خرابی زودهنگام سیلها، شیرها و ابزارهای پنوماتیک معمولاً مستقیماً با وجود رطوبت در سیستم مرتبط است.
به همین دلیل، حذف رطوبت از هوای فشرده نه یک گزینه، بلکه یک ضرورت صنعتی است و دقیقاً در این نقطه است که درایر تبریدی و کمپرسور مناسب نقش کلیدی خود را ایفا میکنند.
نحوه عملکرد درایر تبریدی برای حذف رطوبت
درایر تبریدی یکی از رایجترین و اقتصادیترین راهکارها برای حذف رطوبت از سیستمهای هوای فشرده است. اساس عملکرد این نوع درایر بسیار ساده اما مؤثر است: کاهش دمای هوا برای جدا کردن بخار آب.
فرآیند عملکرد درایر تبریدی بهصورت زیر انجام میشود:
-
هوای فشرده خروجی از کمپرسور وارد درایر تبریدی میشود.
-
در مبدل حرارتی، دمای هوا بهطور قابل توجهی کاهش مییابد (معمولاً تا حدود ۳ درجه سانتیگراد).
-
با کاهش دما، بخار آب موجود در هوا به حالت مایع تبدیل میشود.
-
آب تقطیر شده از طریق تلههای تخلیه (Drain) از سیستم خارج میگردد.
-
هوای خشک و خنکشده مجدداً کمی گرم میشود تا از ایجاد میعان در خطوط جلوگیری شود.
مزیت اصلی درایرهای تبریدی این است که بدون پیچیدگی زیاد، میتوانند رطوبت را تا سطح قابل قبول برای اکثر کاربردهای صنعتی کاهش دهند. به همین دلیل، این نوع درایر در کارگاهها، کارخانهها و خطوط تولید بسیار پرکاربرد است.
استفاده صحیح از درایر تبریدی باعث میشود:
-
خطر خوردگی تجهیزات به حداقل برسد
-
کیفیت هوای فشرده پایدار بماند
-
عمر مفید کمپرسور و تجهیزات جانبی افزایش یابد
استفاده از کمپرسور مناسب برای جلوگیری از رطوبت
در کنار درایر تبریدی، انتخاب کمپرسور مناسب نقش بسیار مهمی در مدیریت رطوبت سیستم دارد. نوع کمپرسور، ظرفیت آن و شرایط کاری مستقیماً بر میزان رطوبت تولیدشده در سیستم تأثیر میگذارند.
برخی نکات کلیدی در انتخاب کمپرسور مناسب عبارتاند از:
-
تناسب ظرفیت کمپرسور با مصرف واقعی هوا
کمپرسوری که بیش از حد ظرفیت مورد نیاز کار میکند، دمای بالاتری تولید کرده و در نتیجه رطوبت بیشتری وارد سیستم میشود. -
انتخاب کمپرسور با سیستم خنککاری مؤثر
کمپرسورهایی که سیستم خنککاری ضعیفی دارند، هوای خروجی گرمتری تولید میکنند که این موضوع بار کاری درایر تبریدی را افزایش میدهد. -
استفاده از افترکولر (Aftercooler)
افترکولرها قبل از ورود هوا به درایر، بخش زیادی از رطوبت را بهصورت اولیه جدا میکنند و باعث افزایش راندمان کل سیستم میشوند.
زمانی که کمپرسور بهدرستی انتخاب و با یک درایر تبریدی مناسب ترکیب شود، نتیجه آن تولید هوای فشردهای خشک، پایدار و قابل اطمینان خواهد بود که برای طیف گستردهای از صنایع ایدهآل است.
مزایا و معایب درایر تبریدی و کمپرسور در جلوگیری از رطوبت
مزایای استفاده از درایر تبریدی و کمپرسور
-
افزایش عمر تجهیزات: استفاده از درایرهای تبریدی و کمپرسورهای مناسب، عمر تجهیزات را افزایش میدهد و از خرابیهای ناشی از رطوبت و خوردگی جلوگیری میکند.
-
بهبود کارایی سیستمها: هوای فشرده بدون رطوبت باعث بهبود عملکرد سیستمهای مختلف صنعتی میشود و بهویژه در صنایع دقیق مانند داروسازی و پزشکی اهمیت زیادی دارد.
-
کاهش هزینههای تعمیرات: با جلوگیری از خوردگی و آسیب به قطعات سیستم، هزینههای تعمیرات و نگهداری کاهش مییابد.
-
محافظت از سیستمهای مصرفکننده هوای فشرده: درایر تبریدی به حفظ کیفیت هوای فشرده در سیستمهای مصرفکننده کمک میکند و باعث عملکرد بهینه آنها میشود.
معایب استفاده از درایر تبریدی و کمپرسور
-
هزینههای اولیه بالا: نصب و راهاندازی درایر تبریدی و کمپرسورهای مناسب ممکن است هزینههای اولیه زیادی داشته باشد.
-
نیاز به نگهداری منظم: برای عملکرد بهینه، درایرهای تبریدی و کمپرسورها نیاز به نگهداری منظم دارند که میتواند زمانبر و هزینهبر باشد.
-
مصرف انرژی: درایرهای تبریدی برای خنکسازی نیاز به مصرف انرژی دارند که میتواند هزینههای عملیاتی را افزایش دهد.
مطلب مفید: کمپرسور سایلنت
راهحلهای بهینه برای جلوگیری از رطوبت در سیستمهای هوای فشرده
جلوگیری از ورود رطوبت به سیستمهای هوای فشرده یک فرآیند پیچیده است که نیازمند توجه به چندین عامل است. استفاده از درایر تبریدی، سیستمهای تهویه و خنکسازی مناسب و نظارت مداوم بر عملکرد سیستمها از جمله راهحلهای مؤثر برای مدیریت رطوبت در این سیستمها هستند. در این بخش به بررسی دقیقتر این راهحلها خواهیم پرداخت.
انتخاب درایر تبریدی مناسب
برای دستیابی به عملکرد بهینه در سیستمهای هوای فشرده، انتخاب درایر تبریدی مناسب از اهمیت زیادی برخوردار است. درایرهای تبریدی با ظرفیتهای مختلف و ویژگیهای متنوع در بازار موجود هستند و انتخاب درست مدل باید بر اساس نیاز سیستم و میزان رطوبت موجود در هوای فشرده صورت گیرد.
انواع درایرهای تبریدی و ویژگیهای آنها
درایرهای تبریدی بهطور کلی به دو دسته اصلی تقسیم میشوند:
-
درایرهای تبریدی با مخزن ذخیره رطوبت: این نوع درایرها دارای مخزن برای ذخیرهسازی رطوبت هستند. بهمحض اینکه رطوبت از هوای فشرده جدا میشود، در مخزن ذخیره میشود تا در زمان مناسب تخلیه گردد. این مدلها برای سیستمهایی که نیاز به مدیریت حجم زیادی از رطوبت دارند، بسیار مناسب هستند.
-
درایرهای تبریدی بدون مخزن ذخیره رطوبت: این درایرها بهطور مستقیم و سریع رطوبت را از سیستم خارج میکنند و از آنجا که نیازی به مخزن ذخیره ندارند، حجم کمتری دارند و برای سیستمهای کوچک و متوسط مناسبتر هستند.
انتخاب درایر تبریدی باید بر اساس حجم هوای فشرده و میزان رطوبت موجود در آن انجام شود. بهعنوان مثال، در سیستمهایی که در معرض رطوبت بالا قرار دارند، باید از درایرهای تبریدی با ظرفیت بالاتر و مخزن ذخیره استفاده کرد تا فرآیند جداسازی رطوبت بهطور مؤثرتر انجام شود.
نکات کلیدی در انتخاب درایر تبریدی
-
ظرفیت هوای فشرده: ظرفیت هوای فشرده تولیدی کمپرسور باید با ظرفیت درایر تبریدی همخوانی داشته باشد. در صورتی که درایر کوچکتر از نیاز سیستم انتخاب شود، کارایی آن به شدت کاهش مییابد.
-
دمای محیط: درایرهای تبریدی برای عملکرد بهینه نیاز به دمای مناسب دارند. محیطهایی با دمای بالا ممکن است باعث کاهش کارایی دستگاه شوند، بنابراین انتخاب درایری که برای محیط شما مناسب باشد بسیار مهم است.
-
نیاز به کارکرد مداوم: درایرهایی که برای استفاده مداوم طراحی شدهاند، میتوانند رطوبت را بهطور دائم از سیستمهای هوای فشرده جدا کنند، که این امر در صنایع حساس از جمله صنایع داروسازی و غذایی بسیار اهمیت دارد.
بررسی سیستمهای تهویه و خنکسازی
یکی از عوامل کلیدی در جلوگیری از رطوبت در سیستمهای هوای فشرده، طراحی و نگهداری صحیح سیستمهای تهویه و خنکسازی است. این سیستمها بهویژه در کمپرسورهای بزرگ و پیچیده برای تنظیم دما و فشار ضروری هستند. سیستمهای تهویه باید بهطور مؤثری دمای کمپرسور را در حد مطلوب نگه دارند تا از تولید رطوبت اضافی جلوگیری کنند.
نحوه عملکرد سیستمهای تهویه در کمپرسورها
سیستمهای تهویه در کمپرسورها بهطور عمده برای انتقال هوای گرم از داخل کمپرسور به بیرون و جلوگیری از افزایش دمای آن طراحی میشوند. اگر هوای فشرده بهطور مؤثر خنک نشود، دما افزایش مییابد و این امر میتواند منجر به تولید رطوبت اضافی در سیستم شود.
-
سیستم تهویه با هوای خنک (Air-Cooled): در این نوع سیستم، هوای گرم کمپرسور توسط یک مبدل حرارتی به بیرون هدایت میشود. این سیستم برای محیطهای با دمای پایین یا معتدل مناسب است و انرژی کمتری مصرف میکند.
-
سیستم تهویه با آب خنک (Water-Cooled): در این نوع سیستم، کمپرسور از طریق یک مدار آب خنک میشود. این روش معمولاً در کمپرسورهایی که در محیطهای با دمای بالا قرار دارند، استفاده میشود و عملکرد بهتری در کاهش دما و جلوگیری از رطوبت دارد.
اهمیت تهویه صحیح
برای جلوگیری از ورود رطوبت، تهویه و خنکسازی صحیح باعث میشود که دمای هوای فشرده به اندازهای کاهش یابد که دیگر رطوبت در آن باقی نماند. اگر سیستم تهویه بهدرستی کار نکند، فشار و دما در داخل کمپرسور بالا رفته و رطوبت از حد مجاز عبور خواهد کرد، که میتواند به تجهیزات آسیب بزند.
نظارت بر عملکرد کمپرسور و درایر تبریدی
یکی از مهمترین بخشها در مدیریت رطوبت، نظارت مستمر بر عملکرد کمپرسور و درایر تبریدی است. نظارت و نگهداری بهموقع میتواند از ورود رطوبت به سیستم و همچنین از ایجاد خرابیهای گرانقیمت جلوگیری کند.
بررسی و تعویض منظم فیلترها
فیلترهای موجود در سیستم هوای فشرده باید بهطور منظم بررسی و در صورت لزوم تعویض شوند. این فیلترها بهطور ویژه برای جلوگیری از ورود ذرات و آلودگیهای ریز به سیستم طراحی شدهاند، اما اگر فیلترها مسدود یا آلوده شوند، میتوانند باعث افت عملکرد سیستم و افزایش رطوبت شوند.
نظارت بر فشار و دما
نظارت مداوم بر فشار و دمای کمپرسور و درایر تبریدی به شما کمک میکند که از ورود رطوبت به سیستم جلوگیری کنید. سیستمهای مانیتورینگ فشار و دما میتوانند بهطور دقیق وضعیت عملکرد کمپرسور و درایر تبریدی را نشان دهند و بهموقع هشدارهای لازم را برای تعویض قطعات یا تعمیرات ارسال کنند.
بررسی سیستمهای تخلیه رطوبت
سیستمهای تخلیه رطوبت، که در اکثر درایرهای تبریدی موجود است، باید بهطور منظم بررسی شوند تا مطمئن شویم که رطوبت بهطور کامل از سیستم خارج میشود. این سیستمها بهویژه در فصول گرم یا زمانی که رطوبت محیط زیاد است، اهمیت زیادی دارند.
نتیجهگیری
در نهایت، درایر تبریدی و کمپرسور نقش حیاتی در جلوگیری از رطوبت در سیستمهای هوای فشرده دارند. رطوبت در هوای فشرده میتواند مشکلات متعددی ایجاد کند که از آسیب به تجهیزات و افزایش هزینههای تعمیرات گرفته تا کاهش کارایی و دقت سیستمهای حساس را شامل میشود. به همین دلیل، استفاده از درایر تبریدی مناسب، انتخاب کمپرسور با کارایی مناسب و طراحی و نگهداری صحیح سیستمهای تهویه و خنکسازی از اهمیت بالایی برخوردار است.
با استفاده از درایرهای تبریدی، میتوان رطوبت موجود در هوای فشرده را بهطور مؤثر کاهش داد و از آسیب به تجهیزات صنعتی و ابزار دقیق جلوگیری کرد. علاوه بر این، نظارت مستمر بر عملکرد سیستم و تعویض منظم فیلترها، باعث بهینهسازی عملکرد کمپرسور و درایر تبریدی میشود. این اقدامات به کاهش هزینههای عملیاتی، افزایش عمر تجهیزات و بهبود کارایی کلی سیستمهای هوای فشرده کمک میکند.
در نهایت، رعایت نکات کلیدی در انتخاب و نگهداری درایر تبریدی و کمپرسور، بهویژه در صنایع حساس مانند پزشکی، داروسازی و الکترونیک، میتواند نقش بسیار مؤثری در حفظ کیفیت هوای فشرده و جلوگیری از مشکلات ناشی از رطوبت ایفا کند.
سوالات متداول
1. درایر تبریدی چگونه رطوبت را از هوای فشرده جدا میکند؟
درایر تبریدی با کاهش دمای هوای فشرده باعث تبدیل بخار آب به مایع میشود. سپس این رطوبت از سیستم خارج شده و هوای خشک به سیستم منتقل میشود.
2. چه تفاوتی بین درایر تبریدی با مخزن ذخیره رطوبت و بدون مخزن وجود دارد؟
درایرهای تبریدی با مخزن ذخیره رطوبت دارای مخزنی برای جمعآوری رطوبت جداشده هستند، در حالی که درایرهای بدون مخزن رطوبت را مستقیماً از سیستم خارج میکنند. درایرهای با مخزن برای سیستمهایی که رطوبت بیشتری تولید میکنند مناسبتر هستند.
3. چرا انتخاب کمپرسور مناسب برای جلوگیری از رطوبت اهمیت دارد؟
کمپرسور مناسب میتواند دما و فشار هوای فشرده را در سطحی نگه دارد که از تولید رطوبت اضافی جلوگیری کند. این امر در کنار عملکرد درایر تبریدی باعث کاهش رطوبت و بهبود کارایی سیستم میشود.
4. چگونه میتوان از رطوبت در سیستمهای هوای فشرده جلوگیری کرد؟
برای جلوگیری از رطوبت، باید از درایرهای تبریدی مناسب استفاده کرد، سیستمهای تهویه و خنکسازی را بهدرستی طراحی و نگهداری کرد، و بهطور مستمر بر عملکرد کمپرسور و فیلترها نظارت داشت تا از تجمع رطوبت جلوگیری شود.
