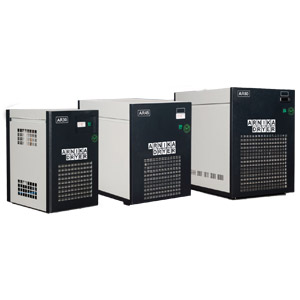

درایر تبریدی یا درایر یخچالی یکی از پرکاربردترین تجهیزات تصفیه هوای فشرده است که برای کاهش رطوبت و جلوگیری از تشکیل آب در خطوط کمپرسور استفاده میشود. هوای محیط پس از ورود به کمپرسور فشرده میشود و بخار آب موجود در آن نیز همراه هوا وارد شبکه خواهد شد. اگر این رطوبت بهدرستی جدا نشود، در مخزن، لولهها، ابزارهای پنوماتیک و تجهیزات تولید به آب مایع تبدیل میشود.
وجود آب در سیستم هوای فشرده میتواند باعث خوردگی لولهها، خرابی شیرهای پنوماتیک، کاهش کیفیت رنگ، آسیب تجهیزات، زنگزدگی ابزار و افزایش هزینه تعمیرات شود. درایر تبریدی با سرد کردن هوای فشرده، بخار آب را به قطرات مایع تبدیل کرده و سپس آن را از جریان هوا جدا میکند.
این دستگاه در صنایع عمومی، کارگاههای تولیدی، خطوط مونتاژ، تعمیرگاهها، صنایع چوب، بستهبندی، چاپ، نساجی، ابزارهای پنوماتیک و بسیاری از سیستمهایی که به هوای نسبتاً خشک نیاز دارند استفاده میشود.
درایر یخچالی معمولاً برای کاربردهایی مناسب است که نقطه شبنم بسیار پایین و زیر صفر نیاز ندارند. خروجی بسیاری از این تجهیزات در شرایط استاندارد به نقطه شبنم فشاری حدود ۳+ درجه سانتیگراد میرسد. این میزان خشکی برای بخش بزرگی از مصارف صنعتی عمومی کافی است.

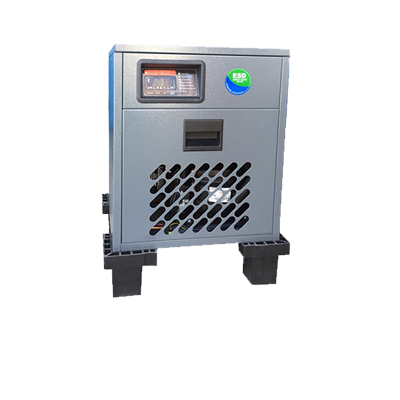

خرید درایر تبریدی نباید فقط براساس توان موتور کمپرسور یا قیمت دستگاه انجام شود. دبی واقعی هوای فشرده، فشار کاری، دمای هوای ورودی، دمای محیط، ساعات کار، میزان مصرف متغیر و شرایط نصب همگی در انتخاب ظرفیت مناسب تأثیر دارند.
اگر درایر کوچکتر از نیاز انتخاب شود، در روزهای گرم یا زمان افزایش مصرف نمیتواند رطوبت را بهطور کامل جدا کند. در نتیجه آب وارد شبکه میشود و کاربر با وجود خرید خشککن همچنان در خطوط هوای فشرده رطوبت مشاهده خواهد کرد.
انتخاب دستگاه بیشازحد بزرگ نیز همیشه بهترین تصمیم نیست. درایر بزرگتر هزینه خرید، ابعاد و گاهی مصرف برق بیشتری دارد. هدف اصلی، انتخاب ظرفیت اصلاحشده و متناسب با شرایط واقعی کمپرسور است.
در این راهنمای جامع، نحوه عملکرد درایر تبریدی، اجزای اصلی، انواع دستگاه، محاسبه ظرفیت، نقطه شبنم، عوامل مؤثر بر قیمت، روش نصب، نگهداری، عیبیابی و تفاوت درایر تبریدی با درایر جذبی را بررسی میکنیم.

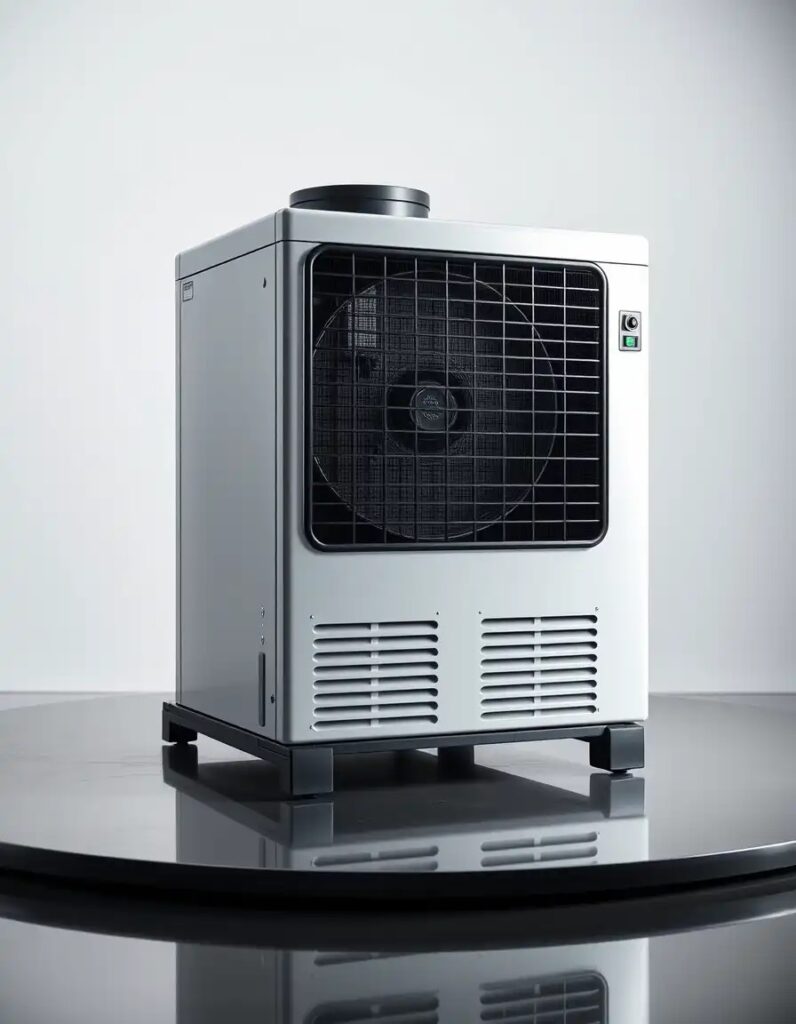

درایر تبریدی دستگاهی برای کاهش رطوبت هوای فشرده با استفاده از یک مدار سرمایشی است. عملکرد آن از نظر کلی به سیستم یخچال یا کولر شباهت دارد؛ با این تفاوت که هدف اصلی، سرد کردن محیط نیست و دستگاه برای جداسازی بخار آب از هوای فشرده طراحی شده است.
هوای گرم و مرطوب خروجی کمپرسور وارد درایر میشود. این هوا ابتدا در یک مبدل حرارتی پیشسرد شده و سپس در مبدل هوای فشرده و مبرد تا دمای پایینتری سرد میشود.
با کاهش دما، توانایی هوا برای نگهداری بخار آب کم میشود. بخار آب اضافی به قطرات مایع تبدیل شده و در سپراتور یا جداکننده آب از جریان هوا جدا خواهد شد.
آب جمعشده بهوسیله شیر تخلیه کندانس از دستگاه خارج میشود. هوای خشک و سرد پیش از خروج، در مبدل حرارتی دوباره با هوای ورودی تبادل حرارت میکند و گرمتر میشود.
گرم شدن مجدد هوای خروجی دو مزیت مهم دارد:
درایر تبریدی با حذف بخار آب تا یک سطح مشخص، از تشکیل کندانس در بخشهایی از شبکه که دمای آنها بالاتر از نقطه شبنم خروجی است جلوگیری میکند.
هوای محیط همیشه مقداری بخار آب دارد. میزان این بخار به دما، رطوبت نسبی و شرایط آبوهوایی وابسته است. کمپرسور هنگام مکش هوا، بخار آب را نیز وارد سیستم میکند.
پس از فشرده شدن هوا، دمای آن افزایش مییابد. هوای داغ میتواند بخار آب را در خود نگه دارد؛ اما زمانی که در افترکولر، مخزن یا لولهها سرد میشود، بخشی از رطوبت به آب مایع تبدیل خواهد شد.
مقدار آب تولیدشده در یک سیستم هوای فشرده میتواند قابلتوجه باشد، بهخصوص زمانی که:
سپراتور و مخزن میتوانند بخشی از آب مایع را جدا کنند، اما بخار آب باقیمانده برای حذف مؤثر به درایر نیاز دارد.
آب موجود در شبکه میتواند باعث خوردگی داخلی لولههای فلزی شود. ذرات زنگ نیز همراه هوا به تجهیزات پاییندست منتقل شده و گرفتگی یا خرابی ایجاد میکنند.
بکس بادی، دریل بادی، جک، سیلندر و شیرهای پنوماتیک در تماس مداوم با رطوبت ممکن است دچار خوردگی، گیرکردن یا کاهش عمر شوند.
آب در هوای مورد استفاده برای رنگپاشی میتواند باعث ایجاد لکه، حباب، کاهش چسبندگی یا ناهماهنگی سطح رنگ شود.
شیرهای دقیق، عملگرها و تجهیزات ابزار دقیق به هوای تمیز و خشکتری نیاز دارند. وجود رطوبت میتواند عملکرد آنها را مختل کند.
خرابی تجهیزات پنوماتیک و گرفتگی مسیرها میتواند موجب توقف تولید شود. استفاده از سیستم تصفیه مناسب ریسک این توقفها را کاهش میدهد.
در صنایعی که هوا با محصول، بستهبندی یا سطح قطعه تماس دارد، کیفیت هوای فشرده روی نتیجه نهایی تأثیر میگذارد.
کنترل رطوبت میتواند خوردگی، خرابی شیرها، تعویض زودهنگام ابزار و آلودگی سیستم را کاهش دهد.
هوای فشرده از کمپرسور، مخزن یا فیلتر اولیه وارد درایر میشود. دمای این هوا باید در محدوده مجاز دستگاه باشد.
هوای ورودی در مبدل هوا به هوا با هوای سرد خروجی تبادل حرارت میکند. در نتیجه هوای ورودی خنک و هوای خروجی گرمتر میشود.
هوای پیشسردشده وارد مبدل هوا به مبرد یا اواپراتور میشود. مدار تبرید دمای آن را تا محدوده طراحی دستگاه کاهش میدهد.
با کاهش دما، بخار آب موجود در هوا متراکم شده و به قطرات مایع تبدیل میشود.
سپراتور داخلی قطرات آب را از هوای فشرده جدا میکند. کیفیت این جداسازی در جلوگیری از انتقال مجدد آب اهمیت دارد.
کندانس جمعشده از طریق شیر تخلیه اتوماتیک، تایمری یا بدون اتلاف هوا از دستگاه خارج میشود.
هوای خروجی در مبدل اولیه گرمتر میشود و سپس وارد شبکه هوای فشرده خواهد شد.

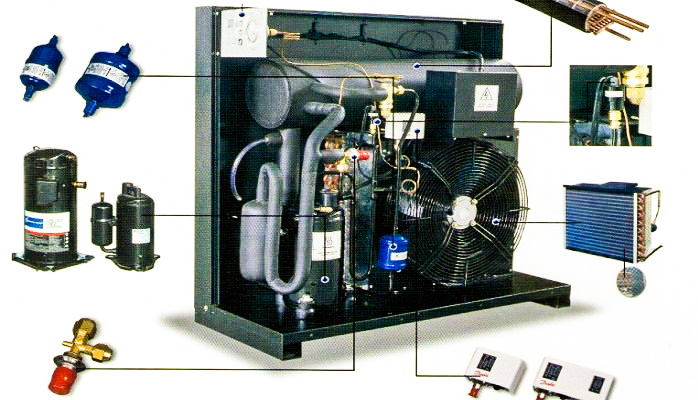

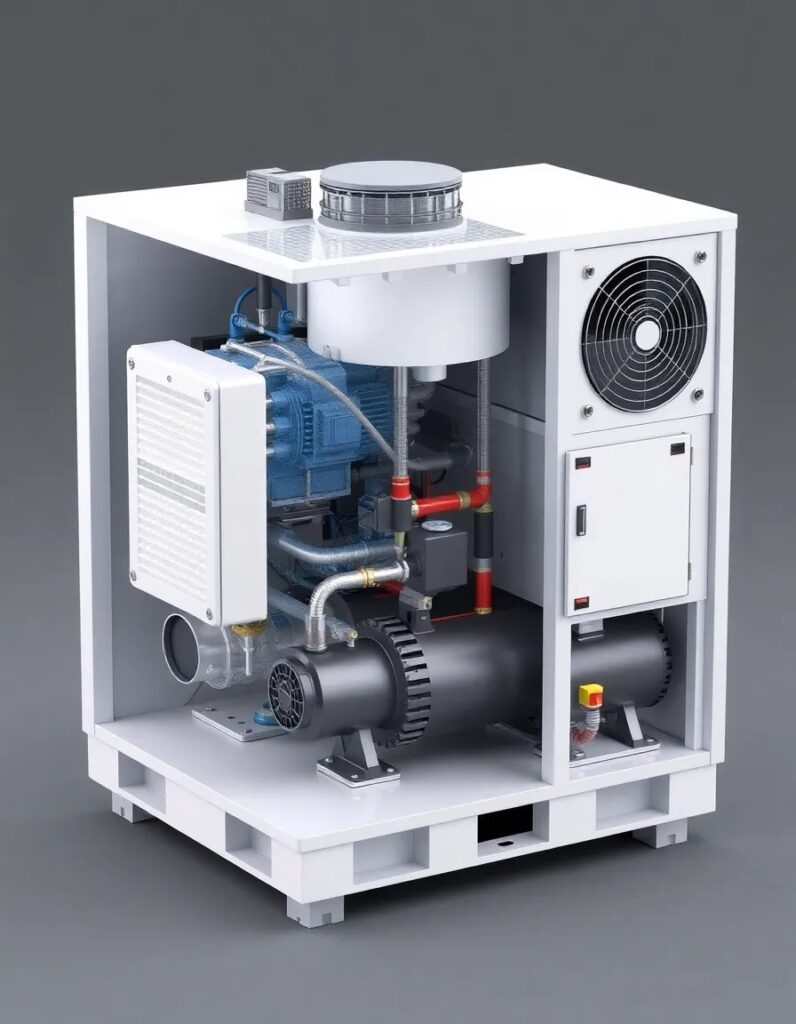

کمپرسور مدار تبرید، گاز مبرد را در سیستم به گردش درمیآورد و فشار لازم برای چرخه سرمایش را ایجاد میکند.
کندانسور گرمای جذبشده از هوای فشرده را به محیط یا آب خنککننده منتقل میکند. در مدلهای هواخنک، فن جریان هوا را از روی کندانسور عبور میدهد.
اواپراتور یا مبدل هوا به مبرد بخشی است که هوای فشرده در آن سرد میشود.
این مبدل هوای ورودی را با استفاده از سرمای هوای خروجی پیشسرد میکند و مصرف انرژی مدار تبرید را کاهش میدهد.
سپراتور قطرات آب تشکیلشده را از جریان هوای فشرده جدا میکند.
درین یا شیر تخلیه، آب جمعشده را خارج میکند. خرابی یا گرفتگی آن یکی از دلایل رایج عبور آب از درایر است.
در مدل هواخنک، فن برای دفع گرمای کندانسور استفاده میشود. کثیفی پرهها یا خرابی فن میتواند فشار مدار تبرید را افزایش دهد.
این قطعه افت فشار مبرد را ایجاد کرده و جریان آن به اواپراتور را کنترل میکند.
فیلتر درایر رطوبت و آلودگیهای احتمالی مدار مبرد را جذب میکند.
کنترلر میتواند دمای تبخیر، نقطه شبنم، وضعیت کمپرسور مبرد، فن، هشدارها و ساعات کار را نمایش یا مدیریت کند.
در بسیاری از مدلهای غیرسیکلینگ، شیر بایپس گاز داغ برای جلوگیری از یخزدگی اواپراتور در بارهای پایین استفاده میشود.
| قطعه | وظیفه | نشانه خرابی احتمالی |
|---|---|---|
| کمپرسور مبرد | گردش و فشردهسازی مبرد | کاهش سرمایش یا خاموشی دستگاه |
| کندانسور | دفع گرمای مدار تبرید | افزایش فشار و دمای دستگاه |
| اواپراتور | سرد کردن هوای فشرده | نقطه شبنم بالا یا یخزدگی |
| سپراتور | جداسازی آب مایع | عبور آب به خروجی |
| درین | تخلیه کندانس | جمع شدن آب یا هدررفت هوا |
| فن | خنک کردن کندانسور | افزایش دما و توقف حفاظتی |
| کنترلر | کنترل و نمایش شرایط کار | هشدار یا اطلاعات نادرست |
| مبدل هوا به هوا | بازیابی سرمای خروجی | افت راندمان و مصرف انرژی بیشتر |
نقطه شبنم فشاری یا PDP دمایی است که در فشار کاری سیستم، بخار آب موجود در هوای فشرده شروع به تبدیل شدن به مایع میکند.
اگر نقطه شبنم فشاری خروجی درایر ۳+ درجه سانتیگراد باشد، تا زمانی که دمای لوله و تجهیزات پاییندست بالاتر از این مقدار باقی بماند، نباید آب ناشی از کندانس رطوبت باقیمانده تشکیل شود.
نقطه شبنم فشاری با نقطه شبنم هوای آزاد یکسان نیست. اندازهگیری و اعلام عملکرد درایر باید براساس فشار سیستم و شرایط مرجع انجام شود.
هرچه نقطه شبنم پایینتر باشد، میزان بخار آب باقیمانده کمتر است؛ اما رسیدن به نقطه شبنمهای بسیار پایینتر معمولاً به درایر جذبی یا فناوری دیگری نیاز دارد.
خیر. نیاز واقعی به کاربرد بستگی دارد. نقطه شبنم درایر تبریدی برای بسیاری از کارگاهها و صنایع عمومی مناسب است، اما برای بعضی فرایندها کافی نیست.
درایر تبریدی معمولاً برای موارد زیر قابل بررسی است:
درایر جذبی ممکن است برای موارد زیر مناسبتر باشد:

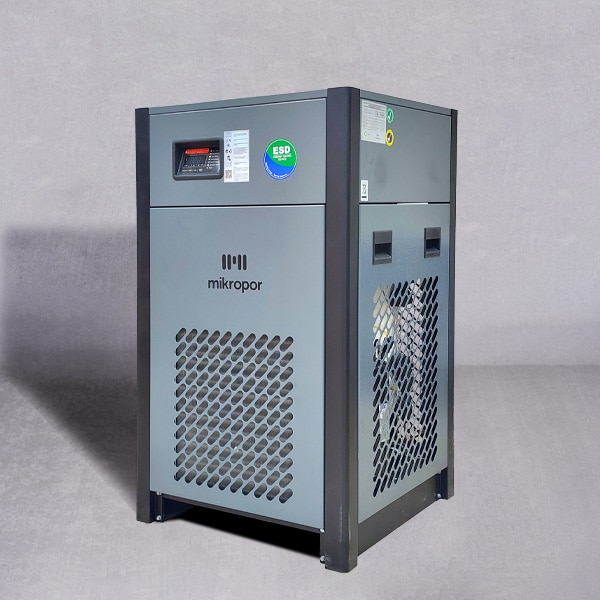

در مدل غیرسیکلینگ، کمپرسور مبرد معمولاً بهصورت مداوم کار میکند و ظرفیت سرمایش با روشهایی مانند بایپس گاز داغ کنترل میشود.
مزایای این مدل عبارتاند از:
محدودیت اصلی آن مصرف برق در بارهای پایین است؛ زیرا حتی زمانی که دبی هوا کاهش پیدا میکند، مدار تبرید ممکن است همچنان بخش زیادی از توان خود را مصرف کند.
درایر سیکلینگ ظرفیت سرمایش را متناسبتر با بار هوای فشرده کنترل میکند. بعضی مدلها از جرم حرارتی یا ماده ذخیرهکننده سرما استفاده میکنند.
زمانی که مصرف هوا کم میشود، کمپرسور مبرد میتواند خاموش شود و سرمای ذخیرهشده برای خشک کردن هوا مورد استفاده قرار گیرد.
این مدل برای کارخانههایی که مصرف هوای آنها در طول روز تغییر میکند، میتواند هزینه انرژی پایینتری داشته باشد.
در مدلهای دور متغیر، سرعت کمپرسور مبرد یا بخشهایی از سیستم متناسب با بار تنظیم میشود. این ساختار میتواند در بار جزئی مصرف انرژی را کاهش دهد.
قیمت اولیه این دستگاهها معمولاً بیشتر است، اما در سیستمهایی با ساعات کار زیاد و مصرف متغیر، هزینه چرخه عمر باید بررسی شود.
در مدل هواخنک، گرمای کندانسور با استفاده از فن به هوای محیط منتقل میشود. این مدل رایجتر است و به آب خنککننده نیاز ندارد.
محل نصب باید تهویه کافی داشته باشد و هوای گرم خروجی دستگاه دوباره وارد ورودی کندانسور نشود.
در مدل آبخنک، کندانسور با جریان آب خنک میشود. این مدل برای ظرفیتهای بالا یا محیطهایی که دفع گرما با هوا دشوار است قابل بررسی خواهد بود.
کیفیت، دما، فشار و مصرف آب باید در طراحی سیستم لحاظ شوند.
بعضی درایرها برای دریافت مستقیم هوای داغتر طراحی شدهاند و ممکن است دارای افترکولر یا اجزای خنککننده اضافی باشند.
استفاده از درایر معمولی در دمای بالاتر از حد مجاز، ظرفیت واقعی آن را بهشدت کاهش میدهد و میتواند موجب عبور رطوبت یا توقف دستگاه شود.
| نوع درایر | مزیت اصلی | محدودیت | کاربرد مناسب |
|---|---|---|---|
| غیرسیکلینگ | ساختار ساده و عملکرد پایدار | مصرف انرژی بیشتر در بار کم | مصرف ثابت و عمومی |
| سیکلینگ | صرفهجویی در بار متغیر | قیمت اولیه بیشتر | کارخانه با مصرف نوسانی |
| دور متغیر | تطبیق توان با بار | کنترل و تعمیر تخصصیتر | کارکرد طولانی و بار متغیر |
| هواخنک | عدم نیاز به آب | وابستگی به دمای محیط و تهویه | بیشتر کارگاهها و کارخانهها |
| آبخنک | دفع گرمای مناسب در ظرفیت بالا | نیاز به آب مناسب | صنایع بزرگ و محیط گرم |
| دمای ورودی بالا | پذیرش هوای داغتر | ابعاد و قیمت بیشتر | کمپرسورهای بدون افترکولر کافی |
ظرفیت اسمی درایر معمولاً در شرایط استاندارد مشخصی اعلام میشود. اگر شرایط واقعی محل نصب با شرایط مرجع متفاوت باشد، ظرفیت واقعی دستگاه نیز تغییر میکند.
مبنای انتخاب باید دبی هوای آزاد تحویلی کمپرسور یا FAD باشد، نه فقط توان الکتروموتور. دو کمپرسور با توان مشابه ممکن است دبی متفاوتی تولید کنند.
دبی را میتوان از پلاک، کاتالوگ معتبر یا اندازهگیری واقعی سیستم به دست آورد.
درایر باید بتواند حداکثر دبی عبوری واقعی را پردازش کند. اگر چند کمپرسور به یک هدر مشترک متصل هستند، وضعیت روشن شدن همزمان آنها باید بررسی شود.
هرچه دمای ورودی بیشتر باشد، مقدار بخار آب و بار حرارتی واردشده به درایر بیشتر خواهد بود. افزایش دمای ورودی میتواند ظرفیت مؤثر دستگاه را کاهش دهد.
در مدل هواخنک، افزایش دمای محیط دفع گرمای کندانسور را دشوار میکند. در تابستان و موتورخانههای گرم باید حداکثر دمای واقعی در نظر گرفته شود.
ظرفیت عملکردی درایر با فشار ورودی ارتباط دارد. برای انتخاب باید فشار حداقل و معمول شبکه مشخص شود.
اگر فرایند به نقطه شبنم پایینتر از توان درایر تبریدی نیاز داشته باشد، افزایش ظرفیت دستگاه مشکل را حل نمیکند و باید فناوری مناسبتری انتخاب شود.
افت فشار در درایر باعث میشود کمپرسور برای تأمین فشار مصرفکننده در فشار بالاتری کار کند. طراحی داخلی مناسب و انتخاب ظرفیت صحیح به کنترل افت فشار کمک میکند.
اگر قرار است در مدت کوتاهی تجهیزات پنوماتیک یا کمپرسور جدید اضافه شود، ظرفیت آینده در انتخاب لحاظ گردد. بااینحال، بزرگنمایی غیرمنطقی هزینه را افزایش میدهد.
برای انتخاب اولیه، ظرفیت موردنیاز باید با استفاده از ضرایب اصلاح کاتالوگ همان سازنده محاسبه شود. شکل عمومی محاسبه بهصورت زیر است:
ظرفیت نامی موردنیاز = دبی واقعی کمپرسور ÷ حاصلضرب ضرایب اصلاح
ضرایب اصلاح میتوانند شامل موارد زیر باشند:
ضرایب هر مدل و تولیدکننده متفاوت هستند و نباید جدول یک برند برای دستگاه برند دیگر استفاده شود.
فرض کنید کمپرسور دبی ۵ مترمکعب در دقیقه دارد، اما حاصلضرب ضرایب اصلاح در شرایط محل نصب برابر ۰.۸ باشد:
ظرفیت نامی موردنیاز = ۵ ÷ ۰.۸ = ۶.۲۵ مترمکعب در دقیقه
در این شرایط یک درایر با ظرفیت اسمی ۵ مترمکعب در دقیقه کوچک است و باید مدل بالاتر بررسی شود.
| اطلاعات | واحد متداول | اهمیت |
|---|---|---|
| دبی کمپرسور | مترمکعب بر دقیقه یا CFM | تعیین ظرفیت پایه |
| فشار کاری | بار | اصلاح ظرفیت دستگاه |
| دمای ورودی | درجه سانتیگراد | تعیین بار حرارتی و رطوبتی |
| دمای محیط | درجه سانتیگراد | اثر بر عملکرد کندانسور |
| نقطه شبنم موردنیاز | درجه سانتیگراد PDP | انتخاب فناوری خشککن |
| ساعات کار | ساعت در روز | بررسی مصرف انرژی |
| الگوی مصرف | ثابت یا متغیر | انتخاب سیکلینگ یا غیرسیکلینگ |
| برق محل | تکفاز یا سهفاز | سازگاری الکتریکی |
در بازار گاهی درایر با عباراتی مانند مناسب کمپرسور ۱۰ اسب، ۲۰ اسب یا ۵۰ اسب معرفی میشود. این روش فقط برای تخمین اولیه مناسب است.
توان موتور بهتنهایی ظرفیت هوادهی را مشخص نمیکند؛ زیرا عوامل زیر متفاوت هستند:
برای خرید دقیق، دبی واقعی کمپرسور باید مبنا قرار گیرد.
کمپرسورهای اسکرو معمولاً برای کارکرد مداوم و دبیهای متوسط تا بالا استفاده میشوند. درایر تبریدی یکی از رایجترین تجهیزات جانبی آنها است.
برای انتخاب درایر کمپرسور اسکرو باید موارد زیر بررسی شوند:
برای سیستم دارای کمپرسور دور متغیر، درایر سیکلینگ یا دور متغیر میتواند از نظر انرژی مناسبتر باشد؛ زیرا مصرف هوا نوسان دارد.
هوای خروجی کمپرسور پیستونی ممکن است دمای بالایی داشته باشد و جریان آن نیز ضربانی باشد. وجود افترکولر، مخزن و سپراتور مناسب قبل از درایر اهمیت زیادی دارد.
اگر هوای بسیار گرم مستقیماً وارد یک درایر معمولی شود، ظرفیت خشککردن کاهش پیدا میکند. در این شرایط باید افترکولر جداگانه یا درایر دمای ورودی بالا بررسی شود.
در کمپرسورهای پیستونی کوچک نیز باید حداقل و حداکثر دبی، چرخه روشن و خاموش شدن و فشار مخزن در نظر گرفته شود.
چیدمان متداول یک سیستم هوای فشرده میتواند به شکل زیر باشد:
کمپرسور ← افترکولر و سپراتور ← مخزن هوای مرطوب ← پیشفیلتر ← درایر تبریدی ← پسفیلتر ← شبکه مصرف
چیدمان دقیق به طراحی کارخانه، نوع کمپرسور، کیفیت هوای موردنیاز و توصیه سازنده وابسته است.
قرار گرفتن مخزن قبل از درایر میتواند بخشی از نوسان دبی و حرارت را کاهش دهد و مقداری از آب مایع نیز در مخزن جدا شود.
در بعضی طراحیها یک مخزن خشک بعد از درایر نصب میشود تا هوای تصفیهشده ذخیره شود و نوسان مصرف کنترل گردد.
پیشفیلتر ذرات، روغن مایع و آلودگی را کاهش میدهد و از مبدل داخلی درایر محافظت میکند.
پسفیلتر براساس سطح خلوص موردنیاز برای کاهش ذرات یا آئروسلهای باقیمانده انتخاب میشود.
برای تعمیر و سرویس میتوان یک مسیر بایپس با سه شیر طراحی کرد. این مسیر اجازه میدهد درایر از مدار خارج شود، بدون آنکه کل شبکه هوای فشرده متوقف گردد.
بایپس باید در حالت عادی بسته باشد؛ زیرا باز ماندن آن باعث عبور هوای مرطوب و ترکیب شدن آن با خروجی خشک میشود.
شیرها باید بهوضوح علامتگذاری شوند تا اپراتور مسیر را اشتباه باز نکند.
درایر روزانه میتواند مقدار قابلتوجهی آب و آلودگی جمعآوری کند. تخلیه صحیح این کندانس برای عملکرد دستگاه ضروری است.
درین دستی ساده و ارزان است، اما به حضور اپراتور نیاز دارد و برای کار مداوم انتخاب مناسبی نیست.
شیر تایمری در فاصلههای زمانی مشخص باز میشود. تنظیم نامناسب آن میتواند موجب باقی ماندن آب یا اتلاف هوای فشرده شود.
درین شناوری با بالا آمدن سطح مایع باز میشود. آلودگی و روغن میتوانند عملکرد مکانیزم را مختل کنند.
این نوع درین سطح کندانس را تشخیص داده و فقط مایع را تخلیه میکند. در سیستمهای بزرگ میتواند اتلاف هوای فشرده را کاهش دهد.
کندانس کمپرسور ممکن است حاوی روغن باشد و نباید بدون بررسی و تصفیه مناسب وارد محیط یا فاضلاب شود.
هوای فشرده هنگام عبور از مبدلها و جداکنندهها مقداری فشار از دست میدهد. افت فشار بیشازحد باعث افزایش مصرف انرژی کل سیستم میشود.
دلایل افت فشار بالا میتوانند شامل موارد زیر باشند:
افت فشار باید در زمان راهاندازی و سرویس دورهای اندازهگیری شود.
مصرف انرژی درایر به ظرفیت، نوع کنترل، دمای محیط، دمای ورودی و بار هوای فشرده وابسته است.
درایر غیرسیکلینگ در بار کم ممکن است همچنان مصرف قابلتوجهی داشته باشد. درایر سیکلینگ یا دور متغیر میتواند مصرف برق را متناسبتر با بار کاهش دهد.
برای مقایسه اقتصادی فقط قیمت خرید را بررسی نکنید. هزینههای زیر نیز اهمیت دارند:
درایر تبریدی با سرد کردن هوا رطوبت را جدا میکند، اما درایر جذبی بخار آب را با استفاده از مواد جاذب مانند آلومینا یا مولکولارسیو جذب میکند.
| ویژگی | درایر تبریدی | درایر جذبی |
|---|---|---|
| روش خشککردن | سرد کردن و تقطیر آب | جذب بخار آب توسط ماده جاذب |
| نقطه شبنم معمول | حدود چند درجه بالای صفر | زیر صفر و بسیار پایینتر |
| هزینه خرید | معمولاً کمتر | معمولاً بیشتر |
| مصرف انرژی | معمولاً کمتر | وابسته به روش احیا و بیشتر |
| افت یا مصرف هوای احیا | ندارد یا بسیار محدود | در بعضی مدلها قابلتوجه است |
| نگهداری | مدار تبرید و درین | شیرها، جاذب و سیستم احیا |
| کاربرد | صنایع عمومی | فرایندهای بسیار حساس |
| نصب در فضای سرد | ممکن است کافی نباشد | برای نقطه شبنم پایین مناسبتر است |
هیچکدام برای تمام کاربردها بهترین نیستند. انتخاب به نقطه شبنم موردنیاز، هزینه انرژی، کیفیت هوا و شرایط محیط بستگی دارد.
درایر تبریدی انتخاب مناسبتری است اگر:
درایر جذبی انتخاب مناسبتری است اگر:
میکروفیلتر و درایر وظیفه یکسانی ندارند. فیلتر ذرات و قطرات روغن یا آب مایع را کاهش میدهد، اما نمیتواند مانند درایر بخار آب را از هوا جدا کند.
برای دستیابی به هوای باکیفیت معمولاً به ترکیبی از تجهیزات نیاز است:
حذف یکی از این تجهیزات باید براساس کیفیت موردنیاز و طراحی مهندسی انجام شود.
استاندارد ISO 8573-1 کیفیت هوای فشرده را براساس سه گروه اصلی آلاینده طبقهبندی میکند:
در زمان سفارش تجهیزات باید کلاس موردنیاز هر سه آلاینده مشخص شود. نصب درایر تبریدی فقط بخش مربوط به رطوبت را کنترل میکند و برای ذرات و روغن به فیلتراسیون مناسب نیاز خواهد بود.
قیمت درایر تبریدی به ظرفیت، طراحی، برند، نوع کنترل، فشار کاری و تجهیزات جانبی وابسته است. برای دریافت قیمت دقیق باید شرایط کمپرسور و محل نصب اعلام شوند.
با افزایش دبی، ابعاد مبدل، کمپرسور مبرد، فن و بدنه بزرگتر میشوند و قیمت افزایش پیدا میکند.
درایر فشار بالا به مبدلها و اتصالات مقاومتری نیاز دارد و قیمت متفاوتی دارد.
مدل سیکلینگ یا دور متغیر معمولاً سیستم کنترل پیچیدهتر و قیمت اولیه بیشتری دارد.
مدل آبخنک، هواخنک و دمای ورودی بالا ساختار و قیمت متفاوتی دارند.
جنس، طراحی، سطح انتقال حرارت و مقاومت مبدل در برابر خوردگی روی قیمت و عمر دستگاه اثر میگذارند.
درین بدون اتلاف هوا معمولاً قیمت بیشتری از درین تایمری دارد، اما میتواند اتلاف انرژی را کاهش دهد.
نمایش نقطه شبنم، هشدارها، ارتباط شبکه، کنتاکت خشک و مانیتورینگ از امکانات تأثیرگذار بر قیمت هستند.
کیفیت و دسترسی به قطعات کمپرسور تبریدی در هزینه دستگاه و تعمیرات آینده مؤثر است.
نوع مبرد، دسترسی، الزامات زیستمحیطی و تجهیزات سرویس روی قیمت و نگهداری اثر دارند.
مدل تکفاز یا سهفاز، ولتاژ و تابلو برق میتوانند قیمت متفاوتی ایجاد کنند.
گارانتی، نصب، راهاندازی، تأمین قطعات و حضور تکنسین بخشی از ارزش واقعی خرید هستند.
| عامل | تأثیر روی قیمت | نکته خرید |
|---|---|---|
| ظرفیت | افزایش ابعاد و تجهیزات | براساس دبی اصلاحشده انتخاب شود |
| فشار کاری | نیاز به مبدل مقاومتر | حداکثر فشار اعلام شود |
| نوع کنترل | سیکلینگ و VSD گرانتر هستند | هزینه انرژی سالانه مقایسه شود |
| نوع درین | درین هوشمند قیمت بیشتری دارد | اتلاف هوا را در نظر بگیرید |
| کنترلر | امکانات بیشتر، قیمت بالاتر | امکانات غیرضروری حذف نشوند یا اضافه نشوند |
| دمای ورودی | مدل دمای بالا گرانتر است | دمای واقعی اندازهگیری شود |
| برند و خدمات | روی قیمت اولیه اثر دارد | هزینه چرخه عمر بررسی شود |
انتخاب میان درایر ایرانی و خارجی باید براساس کیفیت ساخت، ظرفیت واقعی، خدمات، قطعات و بودجه انجام شود.
بهترین درایر الزاماً گرانترین دستگاه بازار نیست. دستگاه مناسب باید با شرایط واقعی کمپرسور و نیاز خط تولید هماهنگ باشد.
پلاک، مدل، دبی، فشار و توان کمپرسور برای فروشنده ارسال میشوند.
دمای محیط، دمای ورودی، محل نصب و وضعیت تهویه مشخص میشوند.
کاربرد هوا، نقطه شبنم و سطح فیلتراسیون موردنیاز توضیح داده میشوند.
ضرایب کاتالوگ اعمال و ظرفیت مناسب انتخاب میشود.
مدل غیرسیکلینگ، سیکلینگ، دور متغیر، هواخنک یا آبخنک انتخاب خواهد شد.
سایز ورودی و خروجی، ولتاژ، فاز و توان مصرفی بررسی میشوند.
قیمت، مالیات، حمل، نصب، تجهیزات جانبی و زمان تحویل بهصورت شفاف اعلام میشوند.
دستگاه در محل مناسب نصب و عملکرد درین، فن، کنترلر و نقطه شبنم بررسی میشود.
گردوغبار روی کندانسور انتقال حرارت را کاهش میدهد. فاصله سرویس به آلودگی محیط و ساعات کار وابسته است.
صدای غیرعادی، لرزش یا کاهش جریان هوا باید بررسی شود.
عملکرد تخلیه کندانس باید بهصورت روزانه یا دورهای کنترل شود. آب نباید داخل سپراتور جمع شود.
افزایش تدریجی نقطه شبنم میتواند نشانه کثیفی، اضافهبار، خرابی مدار تبرید یا مشکل درین باشد.
کاهش سرمایش، کارکرد طولانی کمپرسور مبرد یا تغییر فشارها میتواند با نشتی مرتبط باشد. سرویس مبرد باید توسط تکنسین انجام شود.
فیلترهای کثیف افت فشار را افزایش میدهند و ممکن است جریان هوای سیستم را محدود کنند.
شل شدن ترمینال، افزایش دما یا آسیب کنتاکتور باید در سرویس دورهای بررسی شود.
عایق آسیبدیده میتواند باعث تعریق و اتلاف سرمایش شود.
| بازه | اقدام |
|---|---|
| روزانه | بررسی هشدارها، نقطه شبنم و عملکرد درین |
| هفتگی | کنترل صدای فن و کمپرسور مبرد |
| ماهانه | بازدید و تمیزکاری سطح کندانسور |
| دورهای | کنترل فشارها، برق و نشتی مبرد |
| طبق دفترچه | تعویض قطعات مصرفی و سرویس تخصصی |
فواصل واقعی باید براساس دفترچه سازنده، محیط نصب و ساعات کار تعیین شوند.
وجود آب در خروجی میتواند دلایل مختلفی داشته باشد:
پیش از شارژ مبرد یا تعویض قطعه باید عیبیابی کامل انجام شود.
یخزدگی اواپراتور یا لوله میتواند باعث افزایش افت فشار و کاهش عبور هوا شود.
دلایل احتمالی:
کار کردن طولانی دستگاه در حالت یخزده میتواند به سیستم آسیب برساند.
تعمیر دستگاه میتواند شامل سرویس مکانیکی، الکتریکی و تبریدی باشد. باز کردن مدار مبرد یا شارژ گاز باید توسط تکنسین دارای ابزار مناسب انجام شود.
خدمات رایج تعمیر عبارتاند از:
توان موتور معیار دقیق دبی نیست و میتواند باعث انتخاب اشتباه شود.
درایری که در زمستان مناسب کار میکند ممکن است در موتورخانه گرم تابستان دچار اضافهبار شود.
هوای داغتر رطوبت و بار حرارتی بیشتری وارد دستگاه میکند.
ظرفیت اسمی در شرایط مرجع اعلام میشود و باید برای شرایط واقعی اصلاح گردد.
بزرگتر کردن درایر تبریدی الزاماً نقطه شبنم بسیار پایین ایجاد نمیکند.
روغن و آلودگی میتوانند مبدل و درین را دچار مشکل کنند.
گردش هوای گرم باعث افزایش فشار و کاهش ظرفیت دستگاه میشود.
قیمت پایین دستگاهی با افت فشار زیاد میتواند هزینه برق کمپرسور را افزایش دهد.
عدم دسترسی به کمپرسور مبرد، فن، کنترلر یا سنسور مناسب میتواند زمان تعمیر را طولانی کند.
نشتی مبرد، ضعف کمپرسور و گرفتگی مبدل ممکن است در بازدید ظاهری مشخص نشوند.
درایر کارکرده میتواند قیمت اولیه کمتری داشته باشد، اما باید بهصورت فنی آزمایش شود.
موارد مهم بررسی:
روشن شدن دستگاه بهتنهایی نشانه سلامت نیست. تست باید زیر بار واقعی انجام شود.
درایر تبریدی یکی از اصلیترین تجهیزات تصفیه هوای فشرده برای حذف رطوبت در صنایع عمومی است. این دستگاه با سرد کردن هوا، تبدیل بخار آب به مایع، جداسازی قطرات و گرم کردن مجدد هوای خروجی کار میکند.
نقطه شبنم فشاری رایج درایرهای تبریدی حدود چند درجه بالای صفر است و برای بسیاری از ابزارها و خطوط تولید داخل سالن مناسب خواهد بود.
انتخاب ظرفیت باید براساس دبی FAD کمپرسور، دمای ورودی، دمای محیط، فشار کاری و ضرایب اصلاح کاتالوگ انجام شود. انتخاب فقط براساس توان موتور کمپرسور روش دقیقی نیست.
درایر غیرسیکلینگ برای مصرف نسبتاً ثابت و درایر سیکلینگ یا دور متغیر برای بارهای نوسانی قابل بررسی است. مدل سیکلینگ میتواند در ساعات کممصرف انرژی کمتری استفاده کند.
برای نقطه شبنم زیر صفر یا فرایند بسیار حساس، درایر جذبی معمولاً گزینه مناسبتری است. افزایش ظرفیت درایر تبریدی جایگزین انتخاب فناوری صحیح نیست.
پیشفیلتر، سپراتور و درین سالم نقش مهمی در عملکرد سیستم دارند. میکروفیلتر نمیتواند بهتنهایی بخار آب را حذف کند و جایگزین درایر نیست.
قیمت درایر تبریدی به ظرفیت، فشار، نوع کنترل، مبدل، درین، کنترلر، مبرد و خدمات پس از فروش وابسته است.
در زمان مقایسه محصولات باید علاوه بر قیمت خرید، مصرف برق، افت فشار، قطعات یدکی، هزینه سرویس و پایداری نقطه شبنم بررسی شوند.
نصب صحیح، تهویه مناسب، تمیز کردن کندانسور و کنترل دورهای درین میتوانند از بسیاری از خرابیهای رایج جلوگیری کنند.
در نهایت، بهترین درایر تبریدی دستگاهی است که در گرمترین و پرفشارترین شرایط واقعی محل، ظرفیت کافی، نقطه شبنم پایدار و افت فشار مناسبی ارائه دهد.
دستگاهی است که هوای فشرده را سرد میکند تا بخار آب به مایع تبدیل و از جریان هوا جدا شود.
خیر. هر دو عنوان معمولاً برای یک نوع خشککن هوای فشرده استفاده میشوند.
قیمت به ظرفیت، فشار، نوع کنترل، برند، نوع درین، مبدل و امکانات دستگاه بستگی دارد.
دبی، فشار، دمای ورودی، دمای محیط، نقطه شبنم موردنیاز و برق محل را اعلام کنید.
بسیاری از مدلها در شرایط مرجع نقطه شبنم فشاری حدود ۳+ درجه سانتیگراد ایجاد میکنند.
رطوبت را تا سطح مشخصی کاهش میدهد، اما برای هوای بسیار خشک و نقطه شبنم زیر صفر معمولاً درایر جذبی لازم است.
برای صنایع عمومی، ابزارهای بادی، مونتاژ، چوب، تعمیرگاه، بستهبندی، فلزکاری و بسیاری از خطوط تولید مناسب است.
در صورت نیاز به جلوگیری از آب در شبکه و تجهیزات، استفاده از درایر توصیه میشود.
بله، در بسیاری از کاربردها؛ اما دمای خروجی بالا باید با افترکولر یا درایر مناسب کنترل شود.
براساس دبی واقعی کمپرسور و ضرایب دمای ورودی، دمای محیط و فشار کاری انتخاب میشود.
اسب فقط تخمین اولیه است. دبی FAD کمپرسور معیار دقیقتری محسوب میشود.
نقطه شبنم بالا میرود، آب وارد شبکه میشود و احتمال افت فشار و اضافهبار دستگاه افزایش پیدا میکند.
ظرفیت بیشتر میتواند حاشیه ایجاد کند، اما بزرگنمایی بیشازحد هزینه خرید و انرژی را افزایش میدهد.
درایری است که سرمایش یا کارکرد کمپرسور مبرد را متناسب با بار کنترل میکند تا در مصرف کم انرژی کمتری استفاده شود.
مدلی است که مدار تبرید آن معمولاً بهصورت پیوسته کار میکند و با بایپس گاز داغ کنترل میشود.
برای مصرف متغیر و ساعات کار زیاد، سیکلینگ میتواند اقتصادیتر باشد. برای بار ثابت، مدل ساده غیرسیکلینگ قابل بررسی است.
مدلی است که کندانسور آن با فن و هوای محیط خنک میشود.
مدلی است که گرمای مدار تبرید را با استفاده از آب خنککننده دفع میکند.
دستگاهی است که برای پذیرش هوای ورودی با دمای بالاتر طراحی شده و ممکن است خنککننده اضافی داشته باشد.
برای مصرف عمومی و نقطه شبنم بالای صفر، تبریدی اقتصادیتر است. برای نقطه شبنم زیر صفر، جذبی مناسبتر خواهد بود.
خیر. فیلتر قطرات و ذرات را کاهش میدهد، اما بخار آب را مانند درایر حذف نمیکند.
به طراحی سیستم بستگی دارد. نصب بعد از مخزن مرطوب در بسیاری از سیستمها رایج است.
پیشفیلتر مناسب میتواند روغن و آلودگی را کاهش داده و از مبدل و درین محافظت کند.
براساس کلاس کیفیت هوای موردنیاز، پسفیلتر برای کاهش ذرات و روغن قابل استفاده است.
شیری است که آب جمعشده را از سپراتور دستگاه خارج میکند.
درین بدون اتلاف هوا برای سیستمهای صنعتی کارآمد است، اما انتخاب به ظرفیت، آلودگی و بودجه بستگی دارد.
تنظیم نامناسب تایمر، گیر کردن شیر یا خرابی آببندی میتواند باعث خروج مداوم هوا شود.
اضافهبار، دمای بالا، خرابی درین، کثیفی کندانسور، کمبود مبرد یا خرابی سپراتور از دلایل احتمالی هستند.
دبی کم، خرابی بایپس گاز داغ، مشکل سنسور یا اختلال مدار مبرد میتواند باعث یخزدگی شود.
خرابی موتور فن، خازن، کنتاکتور، سنسور یا کنترل فشار از دلایل احتمالی است.
مشکل برق، حفاظت فشار، اضافهبار، کنترلر یا خرابی کمپرسور باید بررسی شود.
به مدل، ظرفیت و شرایط کار بستگی دارد. مقدار دقیق باید از دیتاشیت دستگاه دریافت شود.
ظرفیت صحیح، لوله مناسب، فیلتر تمیز و جلوگیری از یخزدگی به کاهش افت فشار کمک میکنند.
مصرف به ظرفیت، نوع کنترل، بار، دمای محیط و دمای ورودی وابسته است.
هنگام عبور هوای فشرده باید آماده کار باشد. روش روشن و خاموش کردن باید مطابق دفترچه سازنده انجام شود.
بعضی مدلها به زمان پیشراهاندازی نیاز دارند و بعضی کنترل خودکار دارند. دستور سازنده در اولویت است.
به محیط، ساعات کار و دفترچه دستگاه بستگی دارد. کندانسور و درین باید بهصورت منظم بررسی شوند.
مدار سالم نباید بهطور دورهای مبرد از دست بدهد. کم شدن مبرد معمولاً نشانه نشتی است.
نوع مبرد به مدل و سال ساخت دستگاه بستگی دارد و روی پلاک درج میشود.
تغییر مبرد بدون بررسی کمپرسور، روغن، فشارها و قطعات مدار مجاز نیست و باید توسط متخصص انجام شود.
کیفیت واقعی، ظرفیت، خدمات، قطعات و هزینه چرخه عمر مهمتر از کشور سازنده هستند.
فقط در صورت تست زیر بار، بررسی نشتی، نقطه شبنم، افت فشار و سلامت قطعات میتواند گزینه مناسبی باشد.
درایر تبریدی بهتنهایی هوای تنفسی تولید نمیکند. سیستم تنفسی به تصفیه، پایش و استانداردهای تخصصی نیاز دارد.
وظیفه اصلی آن کاهش رطوبت است. برای روغن باید فیلتر و تجهیزات مناسب استفاده شوند.
عبور هوا از دستگاه مقداری افت فشار ایجاد میکند که با انتخاب صحیح و نگهداری مناسب کنترل میشود.
محلی خشک، دارای تهویه، دور از گرمای مستقیم و با فضای کافی برای سرویس مناسب است.
دبی اصلاحشده، نقطه شبنم، افت فشار، مصرف برق، شرایط محیط، قطعات و خدمات پس از فروش را همزمان مقایسه کنید.
